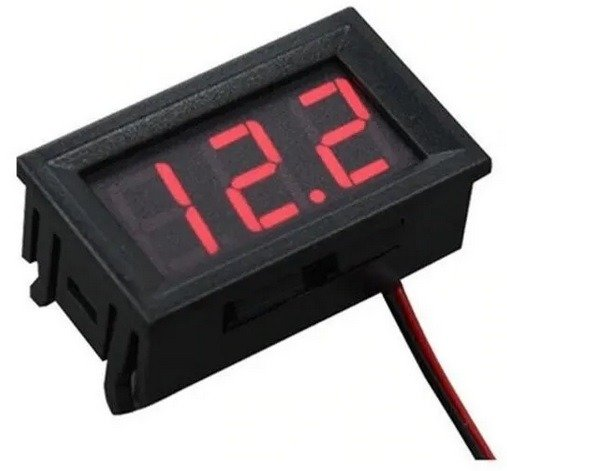

- Voltimetro Digital De Panel

- 3 Digitos

- Tamaño led 0.56"

- Voltaje de alimentación 5 a 30 Vdc

- Rango de medición 0 A 30 Vdc

- Color Rojo

- Conexión 3 cables

- Margen de error 0.2%

- Resistencia de entrada 100K

- Consumo 23mA

- Tiempo de refresco 300mS

- Dimensiones 29 x 21 x 48 mm

- Peso 19 grs

Conexionado:

Cable negro = GND (negativo)

Cable rojo = +VCC (positivo)

Cable blanco = +V, positivo de la tensión a medir

Si se quiere medir la misma fuente de energía que alimentará al voltímetro, se deben unir el cable rojo con el blanco y conectarlos al positivo. Tener en cuenta que con ese conexionado el voltaje no deberá superar los 30V, ya que es el máximo de alimentación que permite el instrumento.
