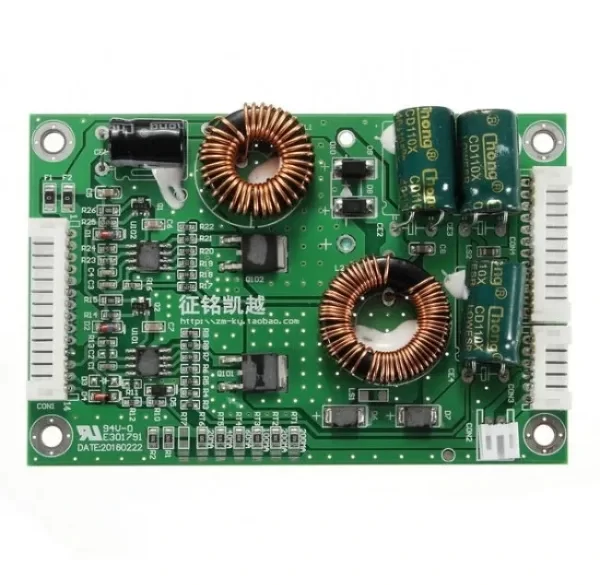

Placa Driver Universal

Para reemplazo de la placa driver / inverter original de backlight en Tv LED de 26" a 65" (Dependiendo de la configuración de LEDs de backlight)

Booster de corriente constante para paneles con tiras de LED

Vin: 19 a 45V DC

Vout: 70 a 210V (autoregulable)

Iout típica: 200mA

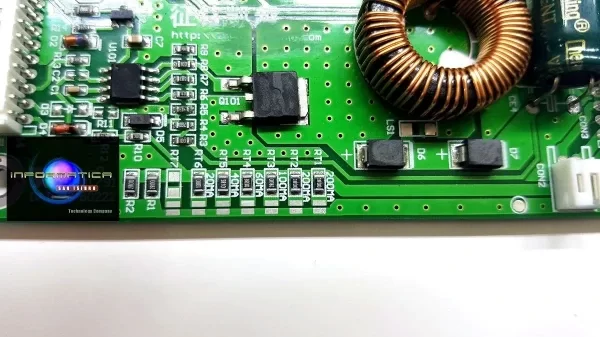

Rango de Iout: 20-200mA (la corriente de salida puede ajustarse mediante combinaciones de las resistencias RT1 A RT6)

Previo a la conexión de la alimentación deben conectarse las tiras de LEDs a las salidas. NO PUEDE TRABAJAR A CIRCUITO ABIERTO

CONEXIONADO:

CON1, CABLES NO PROVISTOS

PIN 1 AL 5: VCC (19 A 45V))

PIN 6 AL 10: GND

PIN 12: ON / OFF ( Maximo 5V DC)

PIN 14: CONTROL DE BRILLO (DC 0 a 5V)
